康普ICAT5E灰色軸裝電纜

點擊次數:2740 次    更新時間:2016-11-16

規格書

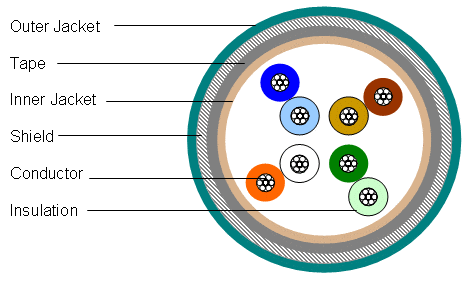

剖面圖


電纜結構材料
護套材料   PVC
導體材料   鍍錫銅纜
內皮材料   PVC
絕緣材料   聚烯烴
屏蔽(編織)覆蓋   65 %
屏蔽(編織)材料   鍍錫銅纜
屏蔽(隔離帶)材料   鋁/聚丙烯/鋁帶

尺寸
電纜長度   305 m   |   1000 ft
電纜重量   44.97 lb/kft
內套管直徑   6.096毫米   |   0.240英寸
護套直徑   8.001毫米   |   0.315英寸
屏蔽(隔離帶)直徑   6.909毫米   |   0.272英寸
內套管厚度   0.762毫米   |   0.030英寸
護套厚度   0.508毫米   |   0.020英寸

電氣規格
ANSI/TIA類型   5e
直流電阻不平衡率,最大值   5 %
直流電阻,最大值   9.38 ohms/100 m
延遲偏差,最大值   45 ns
互電容   5.6 nF/100 m @ 1 kHz
額定傳輸速率(NVP )   69 %
工作頻率,最大值   100 MHz
傳輸标準   ANSI/TIA-568-C.2
安全電壓等級   300 V
介電強度,最小   1500 Vac   |   2500V直流電壓

環境規格
環境空間   非阻燃
燃燒試驗方法   CMR
安裝溫度   0 °C to +60 °C (+32 °F to +140 °F)
工作溫度   -40 °C to +75 °C (-40 °F to +167 °F)

通用規格
電纜型号   F/UTP(屏蔽)
對數,數量   4
應用場景   工業
電纜組件類型   軟線
包裝類型   軸裝
品牌   CommScope®
護套顔色   灰色
産品編号   2004
導體線規,單體   24 AWG
導體類型,單體   絞式
導體,數量   8

機械規格
抗拉強度,最大值   11 kg   |   25 lb
執行标準/認證
機構 等級
RoHS 2011/65/EU 符合
ISO 9001:2008 根據該質量管理體系的要求進行設計、生産和/或分銷。
